基礎概述

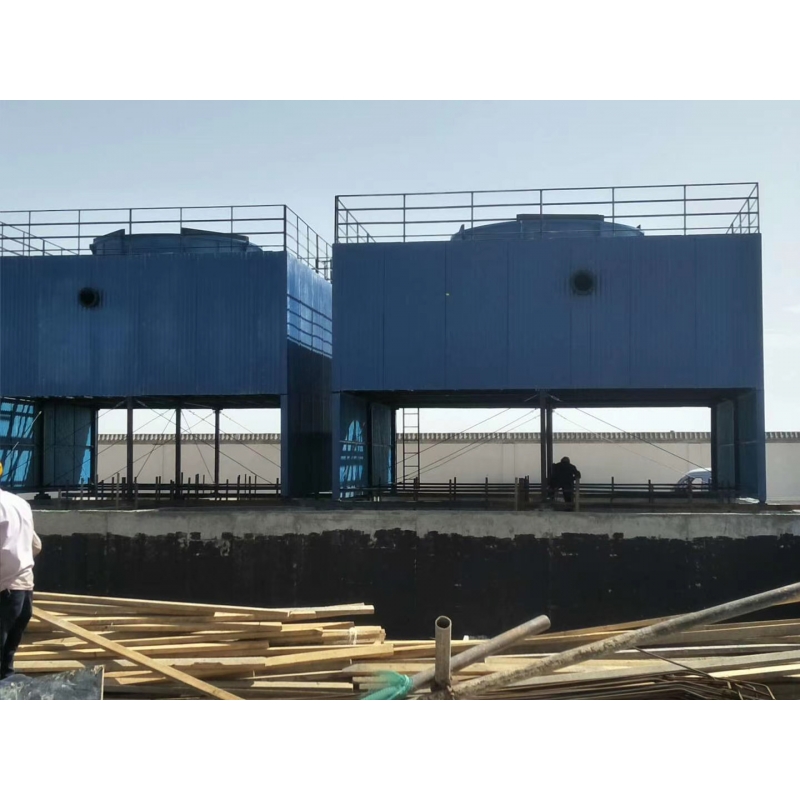

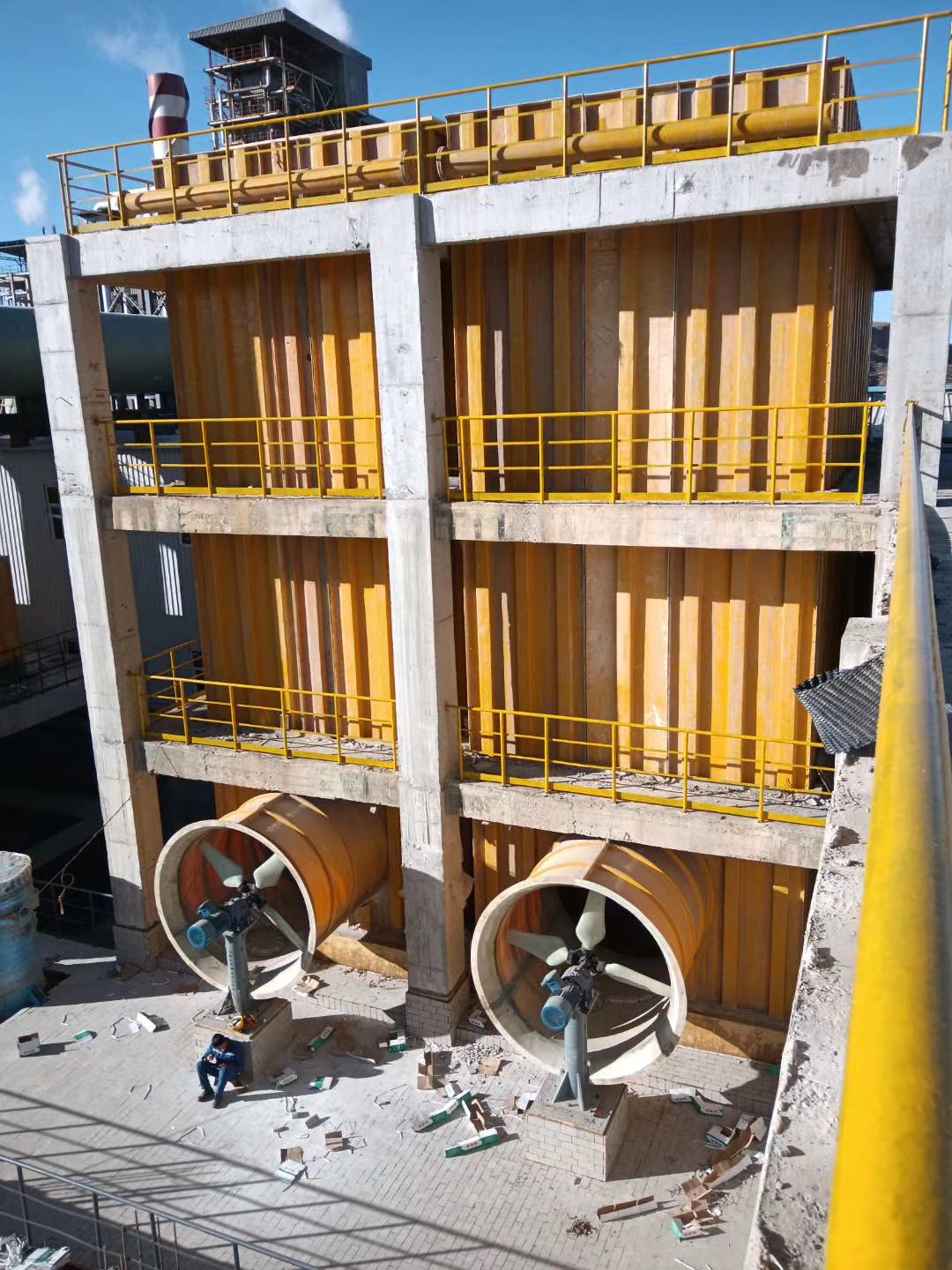

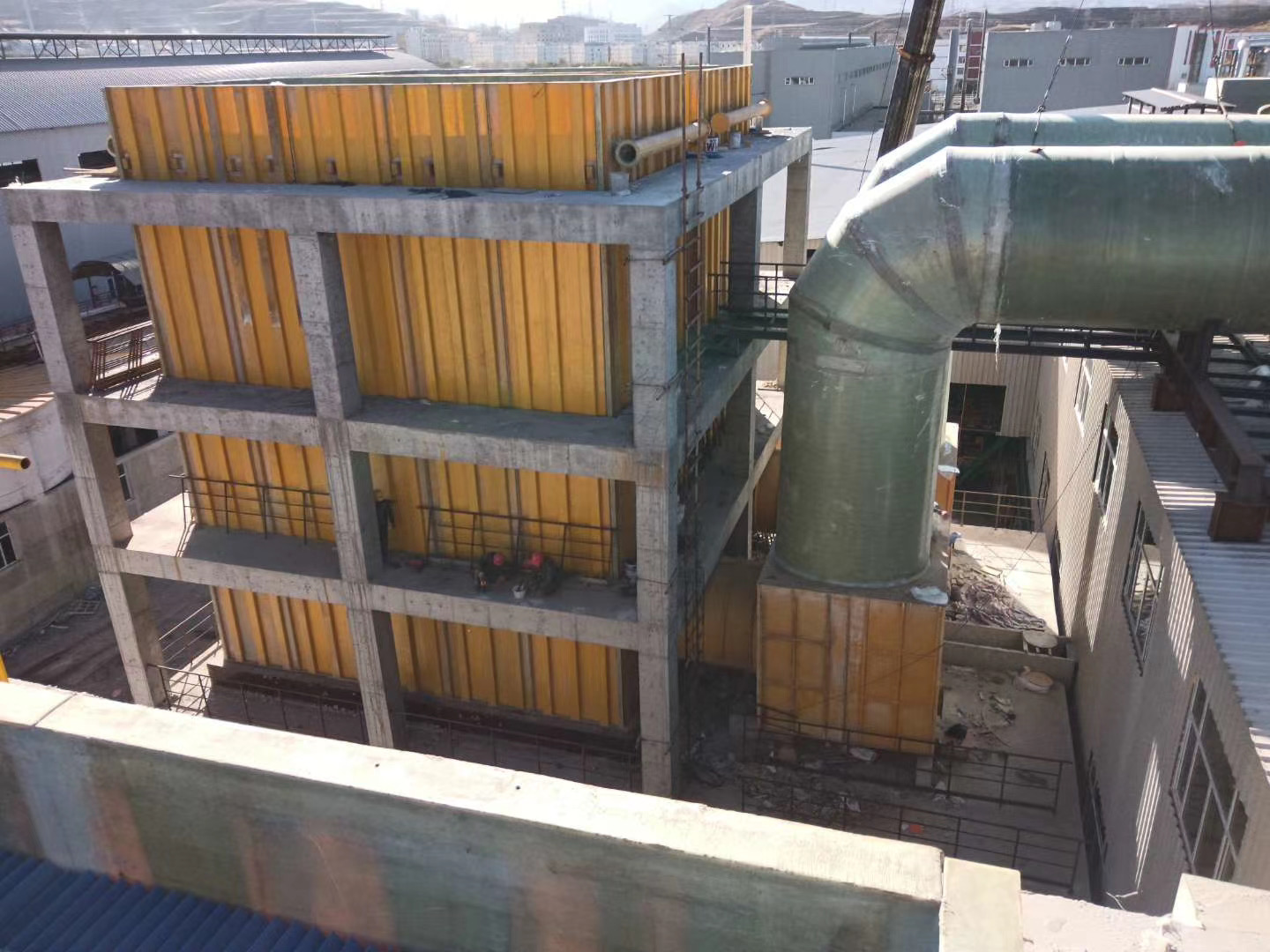

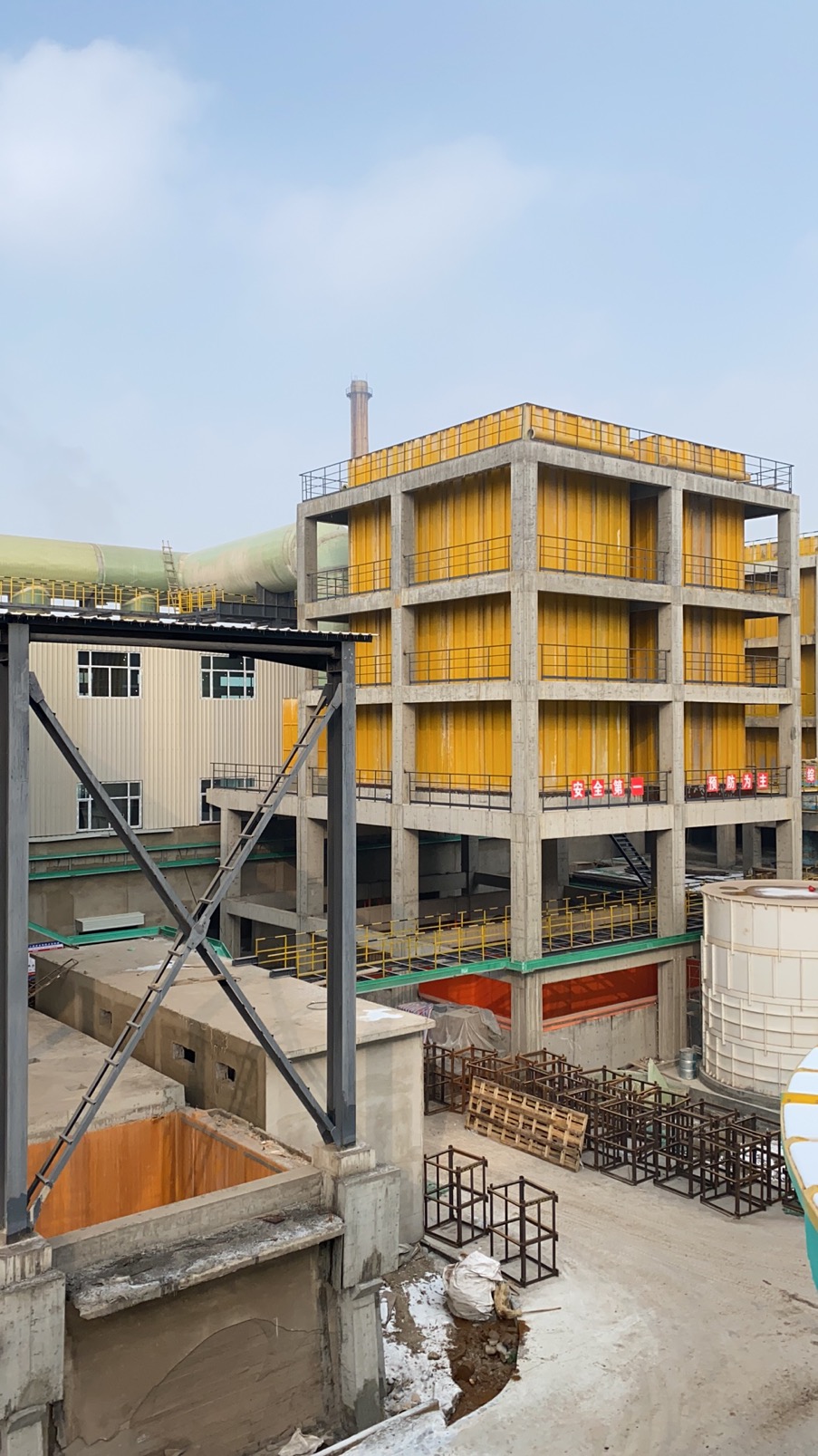

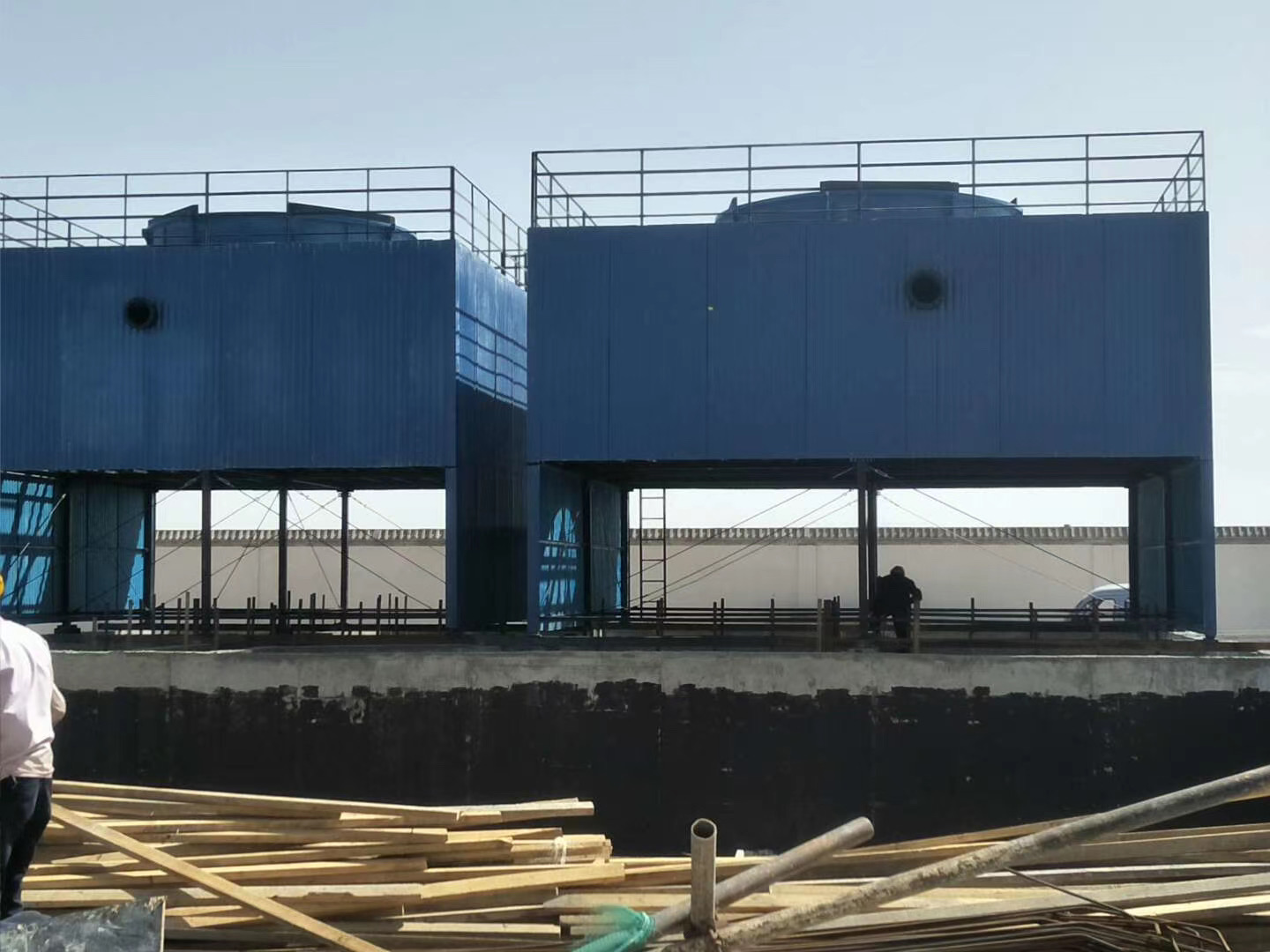

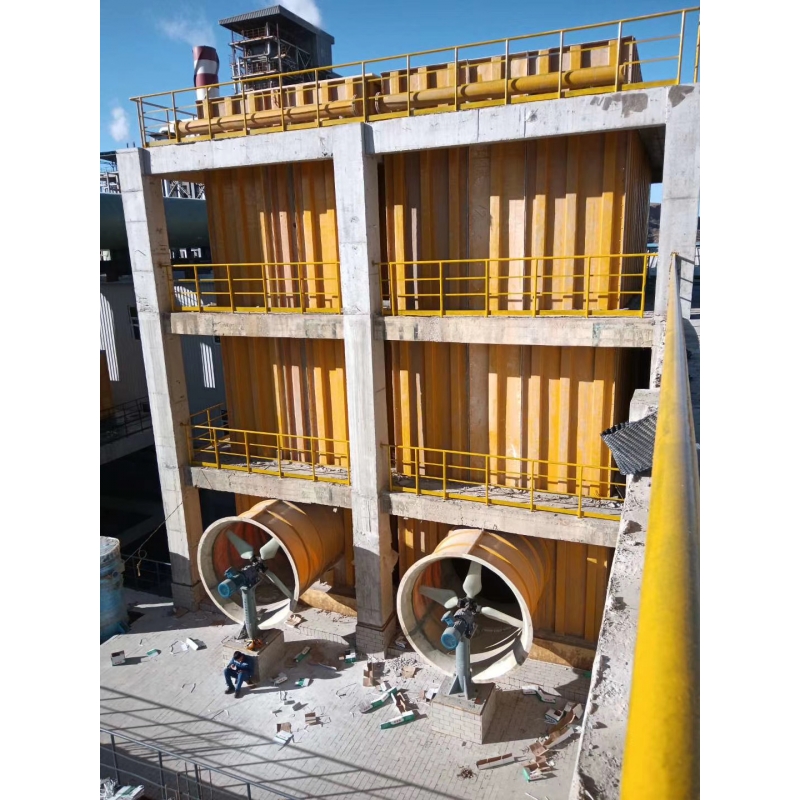

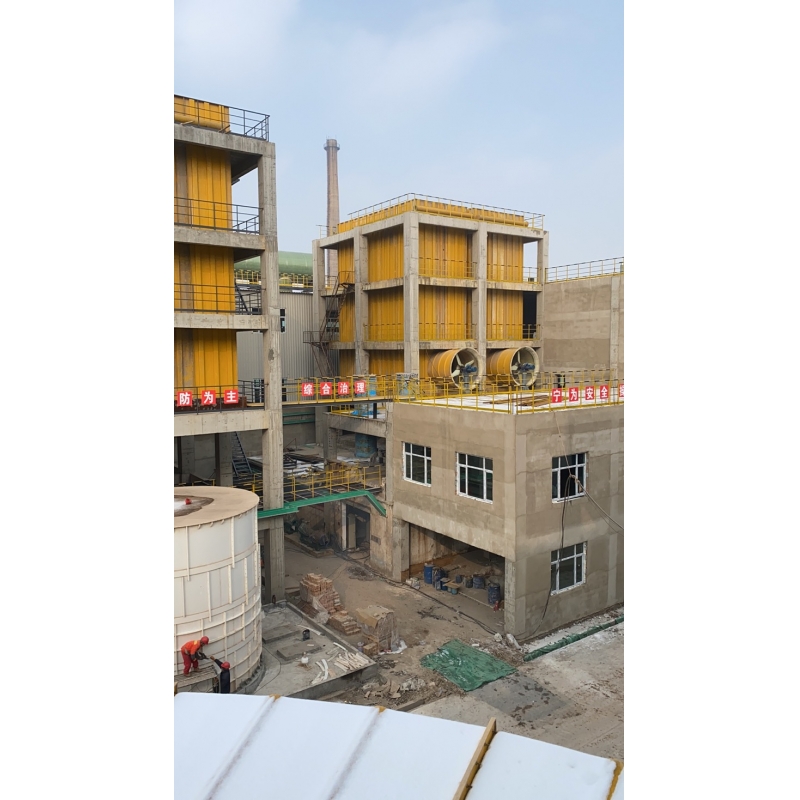

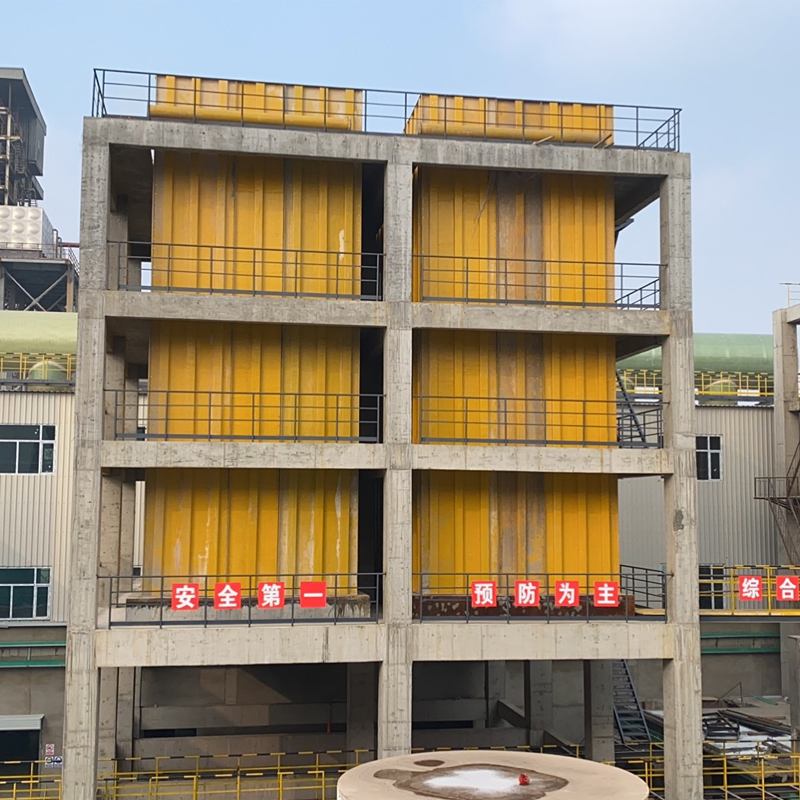

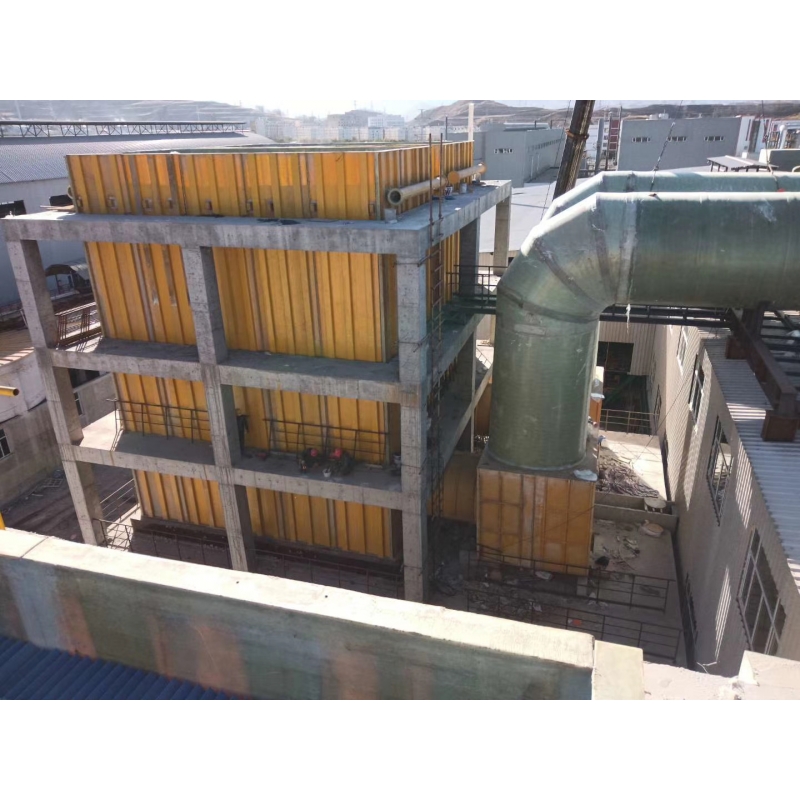

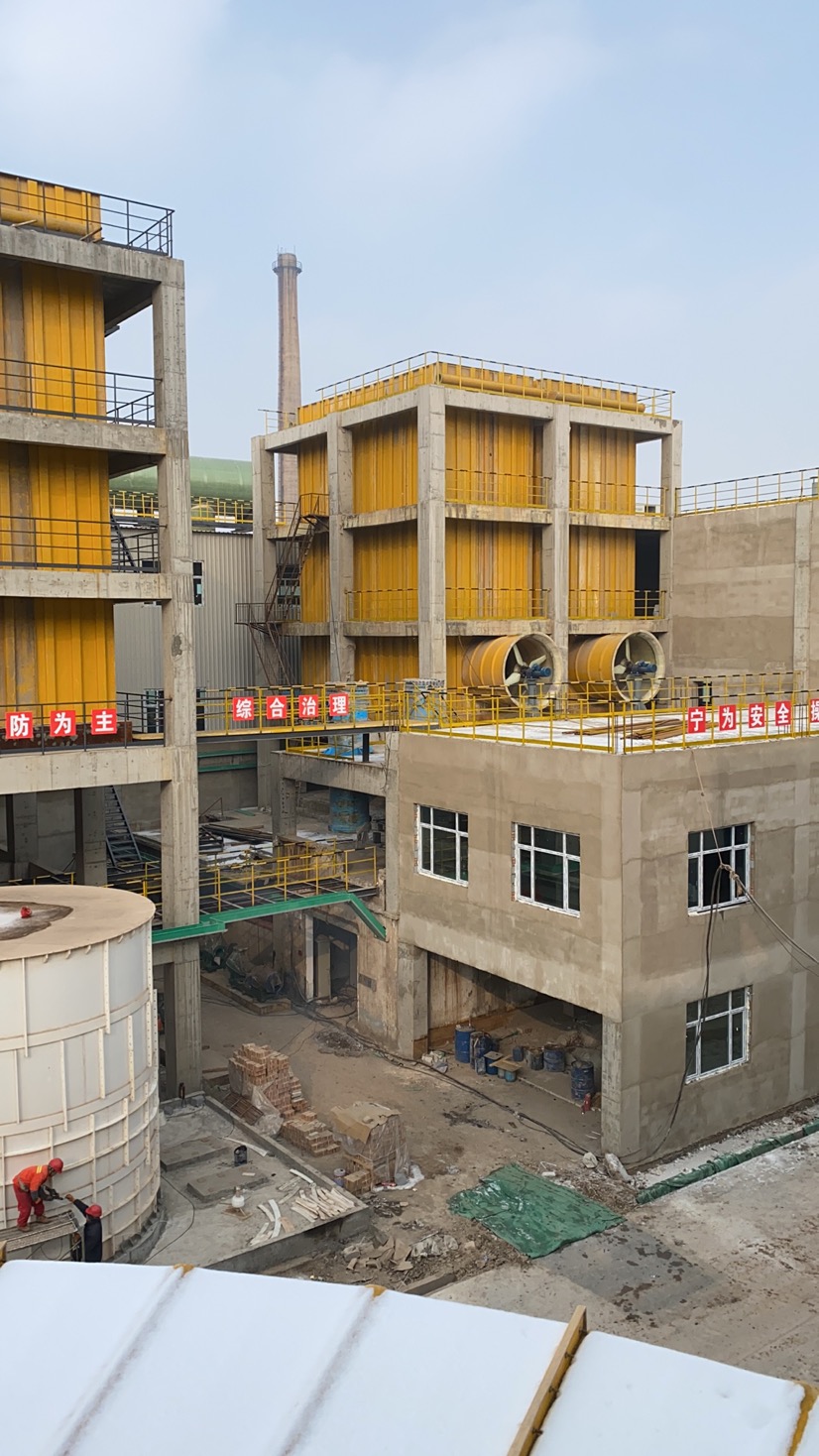

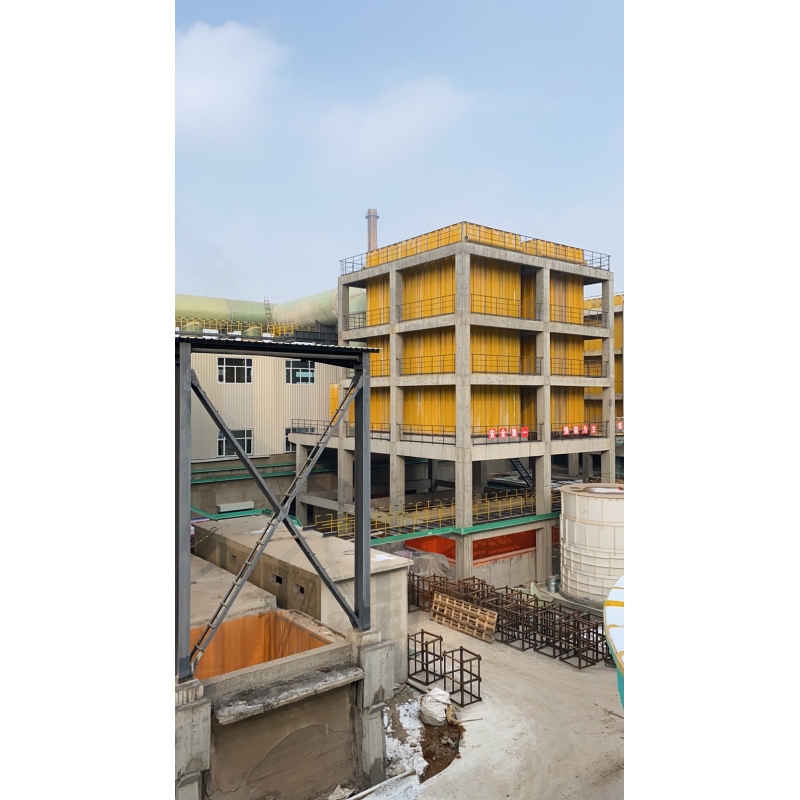

我公司生產的玻璃鋼鼓風式冷卻塔由塔體、大梁、捕滴裝置、支撐格柵、布液裝置、風機、導風筒等部分組成。其設計主要圍繞著冷卻效果、防結晶、防腐蝕、捕滴效果進行,主要技術特點在于合理、有效地解決冷效及冷卻液在設備中的結晶問題,并作適當?shù)倪x材,以確保防腐蝕及防止電解液漂液現象。
(1)塔體面板

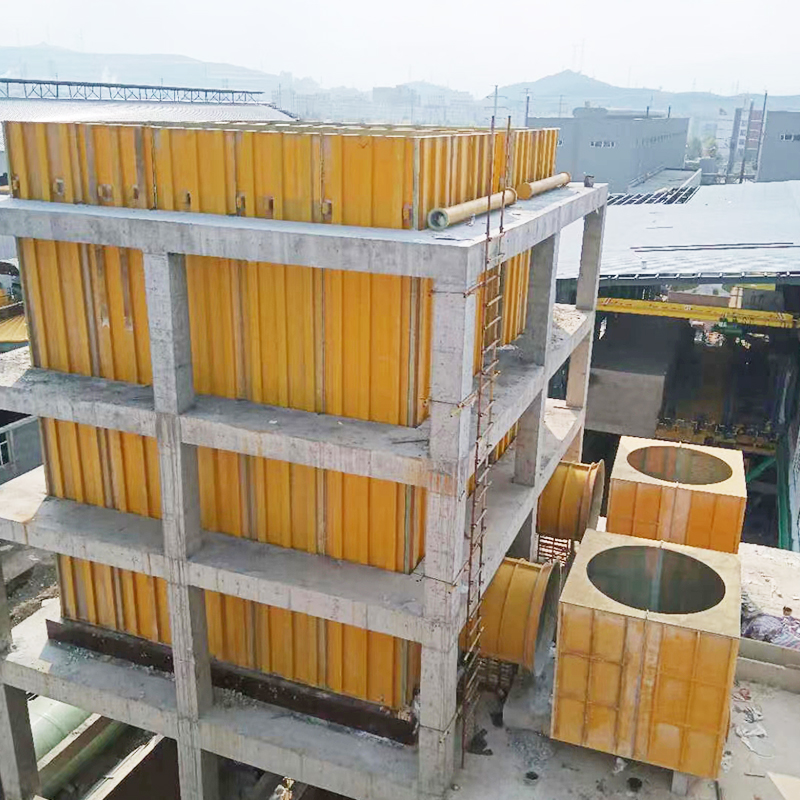

鼓風塔塔體采用質輕、高強、耐腐蝕的玻璃鋼材料制成,其結構由內表防腐蝕層、中間結構強度層、外表抗老化層三部分組成。面板采用高強度鏡面模具雙面模壓成型工藝制作,確保塔內外二側同時光滑平整,其光潔度須達鏡面化,能夠有效的防止內壁結晶,從而對鋅電解液冷卻過程中產生的結晶問題進行綜合治理。因此從整塔結構性能來講可保證設備使用壽命大于20年。
塔體為拼裝式結構,塔板與塔板之間采用法蘭螺栓連接,并能起到垂直方向的加強筋作用,法蘭中間夾膨化四氟乙烯墊密封。同時將每片設橫向加強筋,增強每片面板的剛度;這樣保證整臺塔的強度,同時也保證在運輸過程中不易損壞。面板的上下端頭均設有法蘭,下法蘭和基礎用壓板連接;上法蘭設計為半H形用以增強面板端面的強度。
(2)風機、電機
風機葉片采用復合材料一體化整體成型技術,具有強度高、重量輕、剛度好以及不變形、耐腐蝕、耐磨損、可互換等特點。
設計風機抽鋅電解車間廠房內的酸霧空氣冷卻的玻璃鋼冷卻塔,電機配套有能夠吸入新鮮空氣的防護罩及導流管;采用特殊結構的防腐及隔音裝置,一方面可延長電機在此環境下的運行壽命,另一方面,可減少由于風機的吸風筒直接面對車間產生的噪音。
(4)進液噴淋系統
支噴管與主進液管采用偏心相貫,下部相切的連接方式,這樣可以有效避免管道中的積液問題,從而減少了結晶堵塞。
支噴管上焊接內絲,噴管上焊接外絲。噴頭、噴管和支噴管通過法蘭連接,方便拆卸清理。噴頭從塔頂通過收水器伸進塔內,直管下端焊接內絲,用來連接噴頭,垂直向下噴灑。噴頭為獲國家專利的冷卻塔專用噴頭。
(5)捕滴裝置
針對不同的使用環境,電解液冷卻塔我們選用增強PP材質的高效折流板捕滴器設置兩層,交叉布置,可以有效的捕集液滴,大大地減少酸液向外飄灑,周圍酸霧含量小于1.5mg/m3,改善了周圍環境,減少ZnSO4的損失。
(1)技術參數
1)除霧效率:在正常運行工況下,周圍酸霧含量小于1.5mg/m3;
2)壓降:不考慮除霧器前后的干擾,保證在100%煙氣負荷下,整個除霧器系統的壓降低于120Pa。
3)使用溫度:60-80℃。
4)耐壓:保證承受沖洗水壓為0.3MPa時,葉片能正常工作。
(2)主要特點
注塑成型、抗拉伸強度高、承載強度高,耐溫性能好、短時間內(10分鐘)耐溫可達120℃,系統阻力小,滿負荷運行時≤150Pa,施工和安裝簡單、方便,易于人工檢修和更換,易于沖洗和更換沖洗水管。
出口液滴含量:≤75mg/N3(干基)
分割霧滴粒徑:≥26μm
壓降:≤150Pa
煙氣流速:2.8-4.0m/s(空塔氣速)
材質:增強聚丙烯(FRPP)短時間耐溫120℃
